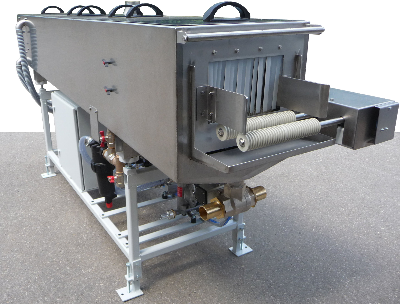

IP270G-Edelstahlausführung

imprägnier - sprühtunnel IP 270 G

Die Holzteile laufen auf der angetriebenen Rollenbahn in den Tunnel, werden mit der Imprägniermittel umflutet, kurzzeitig ruht das Mittel auf dem Holz. Anschließend wird das überschüssige Imprägniermittel per Gebläse und Luftdüsen entfernt. Das Holz verlässt den Tunnel, tropfenfrei und rundherum mit Imprägnierung umschlossen.





Edelstahltunnel für die Verarbeitung von Imprägnierungen und Holzverfestigern auf Wasserbasis.



pneumatische Doppelmembranpumpe mit regelbarer Förderleistung bis zu 156 l/min.



16 einstellbare Flutdüsen



3-fach Filtersystem für die wässrige Lösung



integriertes Gebläse- ersetzt die extern zugeführte Druckluft zum Abblasen (Ersparnis zwischen 1.000 NL/min. - 2.000 NL/min.)



Holzlängenabhängige Regelung und Steuerung der Doppelmembranpumpe.
Zusätzlich wird die Pumpe bzw. das Gebläse nur dann aktiviert, wenn sich ein Werkstück im Tunnel befindet.









FÖRDERSYSTEM & GEHÄUSE:
  • Rollenauflagen aus hochwertigem Kunststoff
  • Rollenachsen aus Edelstahl
  • sämtliche Längsführungen aus Edelstahl
  • Rollenabstand 100 mm
  • Fördergeschwindigkeit frequenzgeregelt
  • Gehäusematerial wählbar aus Kunststoff oder Edelstahl
  • dichtes Gehäuse, dichte Wellenverbindungen, kein Verlust der Imprägnierung durch Undichtigkeit

    •

    PUMPE UND GEBLÄSE:
  • pneumatische Doppelmembranpumpe mit regelbarer Förderleistung bis zu 156 l/min.
  • mehrstufiges Filtersystem für die wässrige Lösung
  • integriertes Gebläse ersetzt die extern zugeführte Druckluft zum Abblasen (Ersparnis zwischen 1.000 NL/min. - 2.000 NL/min.)
  • neu entwickelte Luftklingen, d.h. gesteuerter Luftstrom dardurch können energiesparende Gebläse verwendet werden
  • Holzlängenabhängige Regelung und Steuerung, d.h. die Pumpe und das Gebläse werden nur dann aktiviert, wenn sich ein Werkstück im Tunnel befindet-.

    •

    Holzquerschnitte beim Typ IP 270 G
    maximale Breite: 260 mm
    maximale Höhe: 150 mm



    impraegnierzoneImprägnierzone


    abblaszoneAbblaszone

    integriertes geblaese

    integriertes Gebläse







    WOHIN MIT SO VIELEN HÖLZERN ?

    Optionen:

    Für die Trockenphase der imprägnierten Hölzer kann folgende Technik angeboten werden:
  • Querförderer als Ablagepuffer
  • Abstapelautomat mit Regalwagen in den ca. 80 Hölzer auf 11 Etagen abgelegt werden können, ideal für den innerbetrieblichen Weitertranport



    Laengs- und Querfoerderer nach Impraegnierung

    Längs- und Querförderer nach Imprägnierung als Trockenpuffer

    Imprägnierung mit anschließender Abstapelung
